Paleontología Virtual

Día 2: Adquisición I (Fotogrametría)

E. Miguel Díaz de León Muñóz

2026-04-15

Introducción

¿Qué es la fotogrametría?

“Técnica cuyo objetivo es estudiar y definir con precisión la forma, dimensiones y posición en el espacio de un objeto utilizando esencialmente medidas sobre fotografías.”

  • No es nueva: Utilizada desde el siglo XIX (Albrecht Meydenbauer).
  • Evolución: De la documentación arquitectónica a la digitalización 3D masiva.
  • En Paleontología: Permite capturar la forma y textura de los fósiles para crear “respaldos” digitales.

Captura de la forma por diferencias de ángulo de visión

¿Por qué en Paleontología?

  • Conservación: Evita el manejo físico constante de ejemplares frágiles.
  • Investigación: Morfometría geométrica, análisis biomecánicos (FEA).
  • Divulgación: Museos virtuales interactivos.
  • Accesibilidad: Repositorios como MorphoSource o UMORF.

Ejemplos Locales: Mammuthus y molares

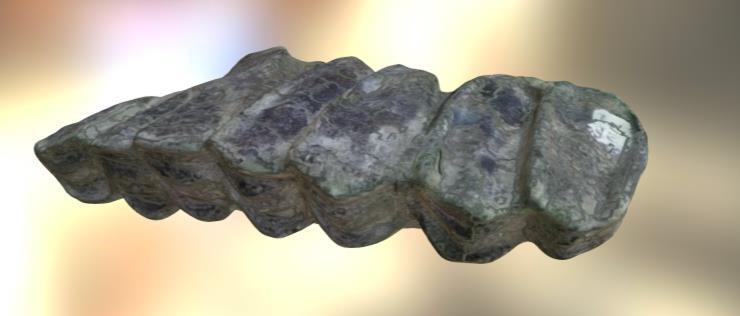

Molar de Mammuthus

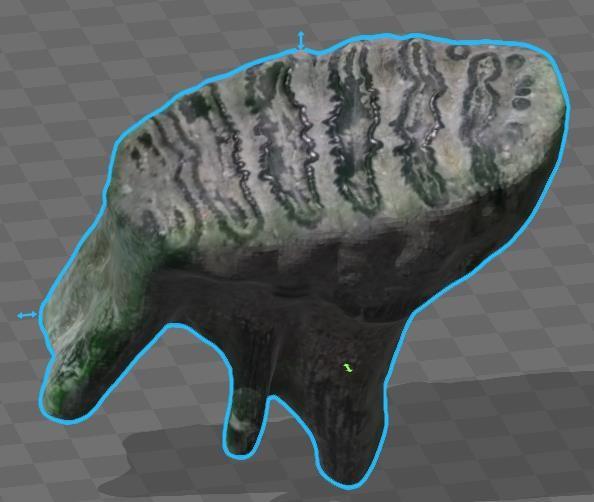

Molares de Camello

Ejemplares del Museo de Paleontología de Guadalajara. Reconstruidos con hardware básico (4GB RAM) usando el flujo que aprenderemos hoy.

Fundamentos Técnicos

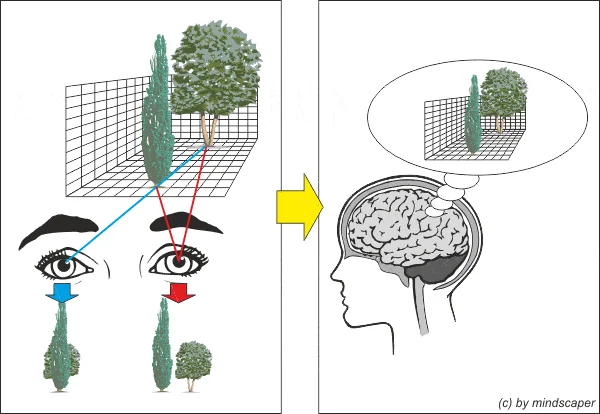

Principios Básicos: La Triangulación

La base de la fotogrametría es la geometría.

  • A partir de fotografías tomadas desde al menos dos posiciones diferentes.
  • Se establecen líneas que unen los puntos del objeto con su posición en la imagen.
  • La intersección de estas líneas determina la coordenada X, Y, Z.

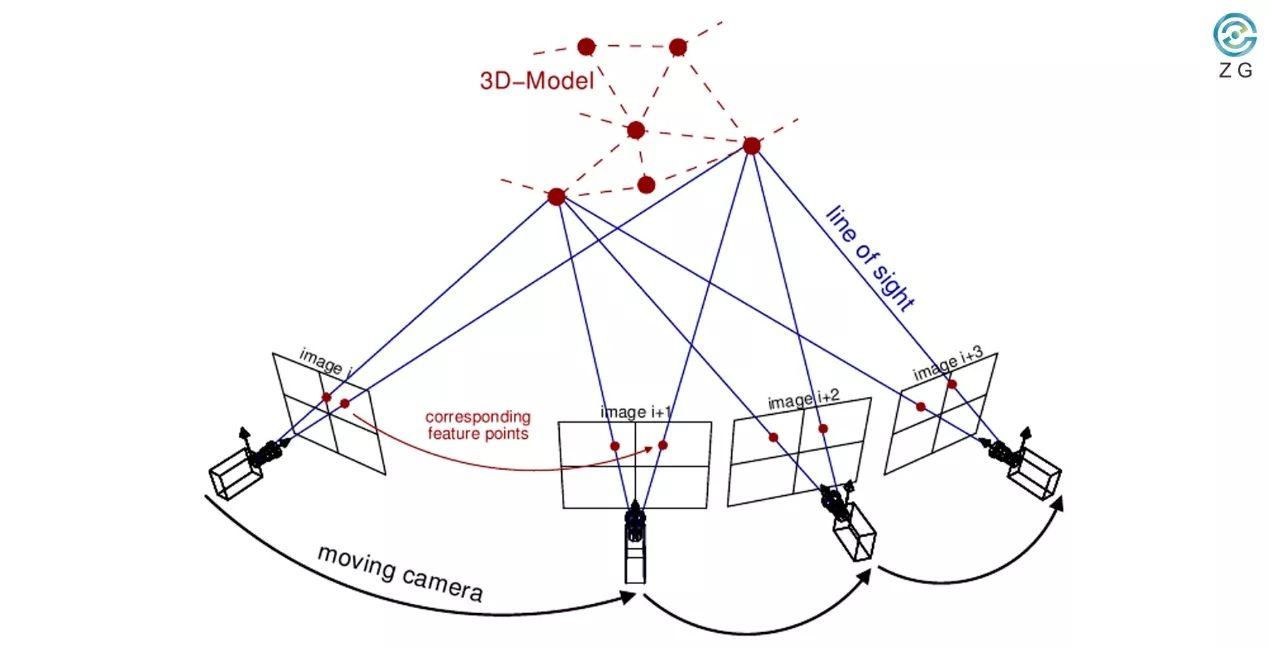

Principios de fotogrametría

Fotogrametría vs. Escáner Láser

Característica Fotogrametría (SfM) Escáner Láser
Costo $ (Cámara + PC) $$$ (Equipo dedicado)
Color/Textura Realista (Fotográfica) A veces limitada
Escalabilidad De un diente a un dinosaurio Limitado por el hardware
Curva de aprendizaje Sencilla a moderada Técnica / Especializada

Estrategias de Captura

El Decálogo del Fotogrametrista

Reglas de oro para una reconstrucción exitosa:

  1. Solape (Overlap): Mínimo 60-80% entre fotos.
  2. Iluminación: Difusa y uniforme.
  3. Nitidez: Objeto enfocado, evitar profundidad de campo baja.
  4. Textura: El objeto debe tener rasgos. Superficies lisas o brillantes fallarán.
  5. Fondo: Neutro y mate para evitar reflejos confusos.
  6. Movimiento: Mueve la cámara alrededor del objeto, no el objeto (si es posible).

Tecnología: Hardware y Software

El Hardware: ¿Qué necesito?

Componente Requerimiento Mínimo Recomendado
Cámara > 5 MP (Smartphone) DSLR o Mirrorless
CPU Dual-Core 3.0 GHz Octa-Core+
RAM 4 GB 16 GB+
GPU 1 GB (NVIDIA) RTX 3060+ (CUDA cores)

¡Cuidado con el calor!

El procesamiento estresa el CPU y la GPU al máximo. Monitorea la temperatura.

¿Por qué importa la GPU (CUDA)?

Analogía: El “Doctor” vs. “Los Niños”

CPU: El “Doctor en Matemáticas”

  • Una sola persona increíblemente inteligente.
  • Resuelve ecuaciones complejas.
  • Para billones de sumas simples, tarda mucho.

GPU: “Miles de niños de primaria”

  • CUDA Cores: Solo saben sumar 2 + 2.
  • Pero son miles trabajando al mismo tiempo.
  • Resuelven billones de píxeles en un instante.

“La fotogrametría es computacionalmente masiva. Necesitas muchos niños (GPU), no un solo genio (CPU).”

Software: Alternativas y Costos (2026)

Software Tipo de Licencia Costo Aprox. Ventaja Principal
Meshroom Open Source Gratis Basado en nodos, muy potente.
RealityCapture Gratuita / Sub. Gratis (<$1M rev) Velocidad extrema.
Metashape Perpetua $179 (Std) El estándar en la academia.

Recomendación 2026

RealityCapture es actualmente la mejor opción gratuita para investigación con presupuestos limitados.

Presupuestos Estimados (USD)

Perfil Equipo Sugerido Inversión Software Inversión Hardware
Básico / Campo Smartphone + PC Home $0 (Open Source) $0 - $300
Académico / Lab DSLR + GPU RTX $0 - $179 $1,500 - $3,000
Estándar Museístico Z9/D850 + Estación PRO $3,500 (Pro) $8,000+

Workflow: Del Fósil al Modelo 3D

El Flujo de Trabajo (The Big Picture)

graph LR
    A[Captura Fotográfica] --> B[Orientación de Fotos]
    B --> C[Nube de Puntos Densa]
    C --> D[Malla de Polígonos]
    D --> E[Texturizado]
    E --> F[Modelo 3D Final]

Metodología del Curso (VisualSFM + MeshLab)

Priorizamos entender el motor de la técnica.

1. Procesamiento SfM

  • VisualSFM: Orientación y nube.
  • SiftGPU / PBA: CUDA para velocidad.
  • CMVS/PMVS2: Nube densa (.ply).

2. Post-procesamiento

  • MeshLab: Reconstrucción Screened Poisson.
  • Limpieza: Eliminación de ruido.
  • Cierre de huecos: Mallas Manifold.

Ventaja en Linux

El uso de scripts de automatización en Linux permite procesar lotes masivos de fósiles de forma desatendida.

Caso de Estudio: UMORF (Pro)

Universidad de Michigan: Máxima Fidelidad

  • Captura: Nikon D810 + 60mm Macro (f/32, ISO 64).
  • Soporte: Cubos de acrílico transparentes.
  • Patrón: ~150 fotos en 6 anillos.
  • Color: Vertex Colors (color por vértice) para evitar distorsión de texturas UV.

UMORF: Metodología Visual

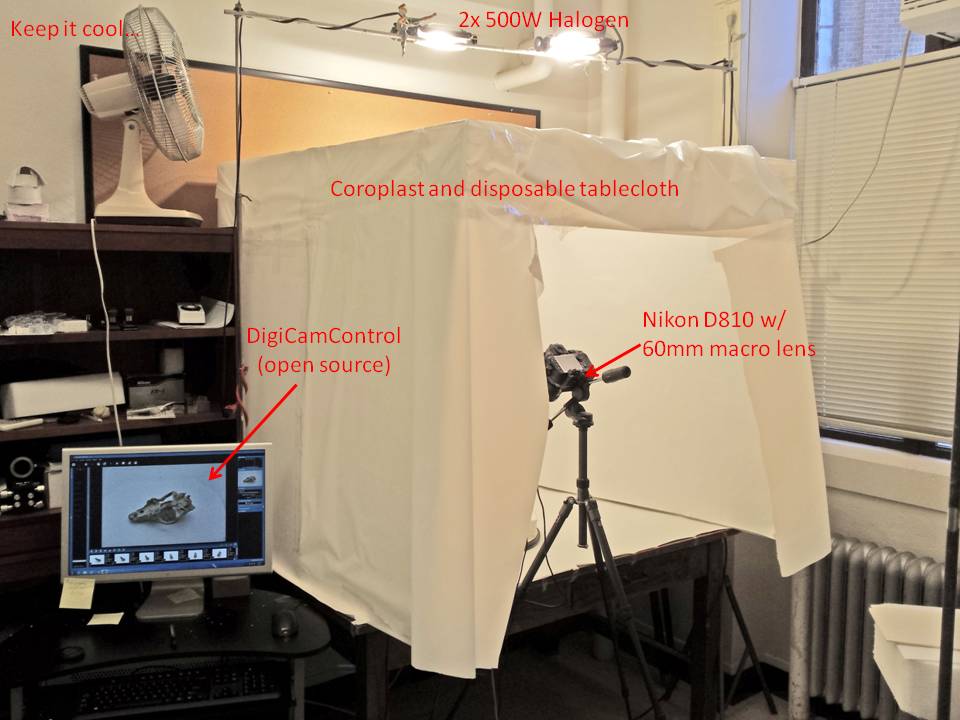

Setup de Iluminación

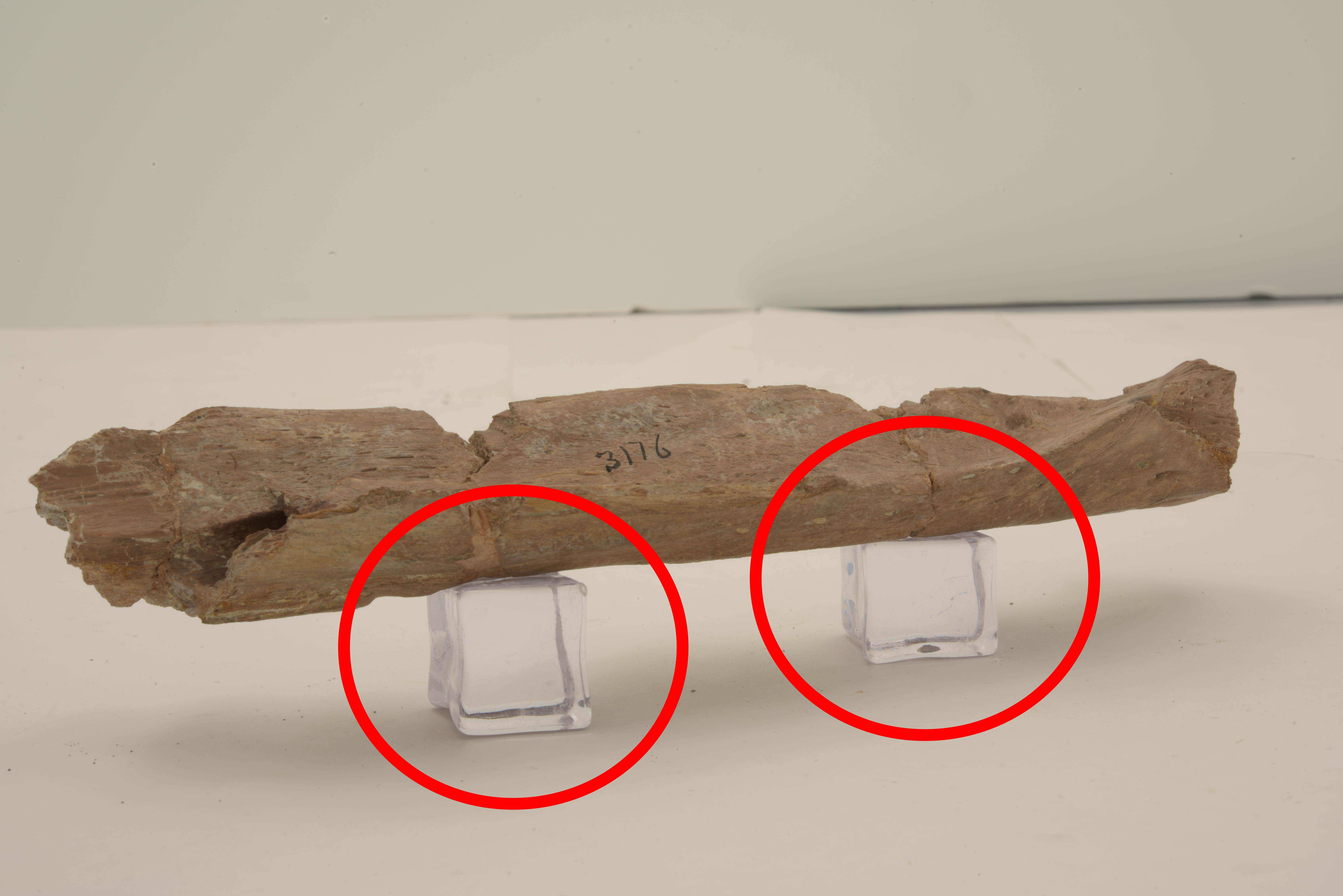

Uso de Soportes de Acrílico

UMORF: Automatización

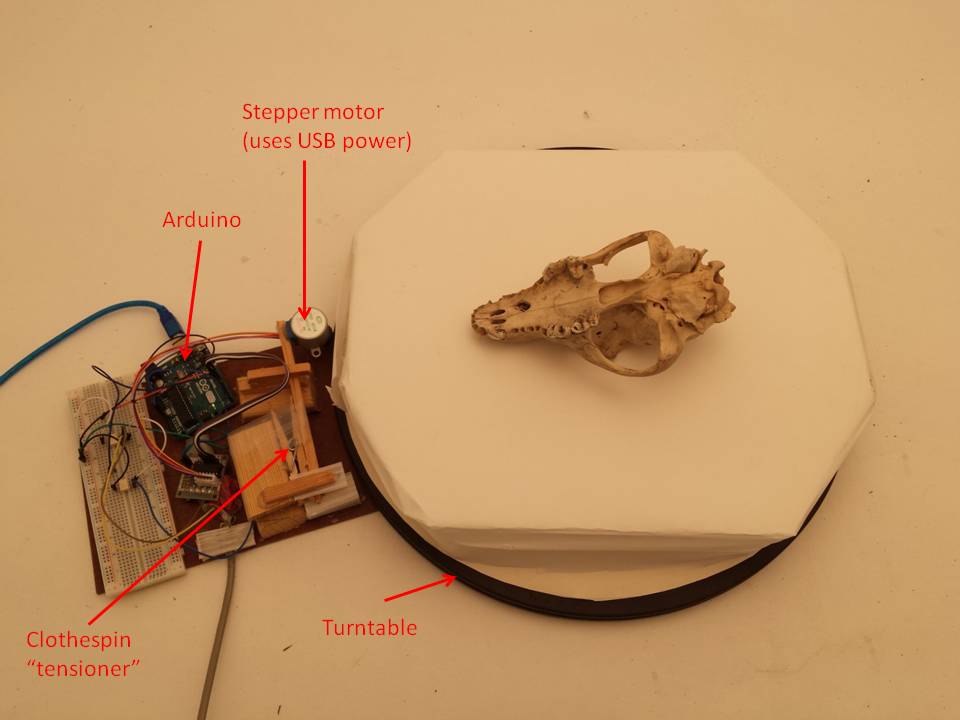

Turntable Automático

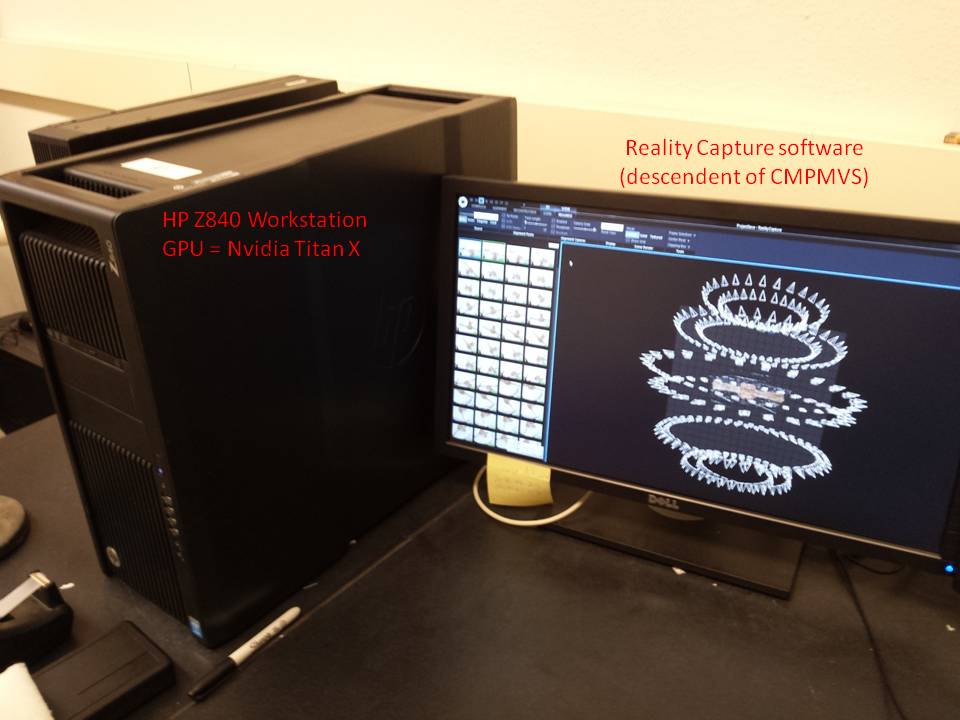

Estación HP Z840

El “Problema” de la Escala

La fotogrametría estándar NO tiene escala real.

  • El software reconstruye la forma, pero en un “espacio arbitrario”.
  • Un diente de 5 cm puede medir 500 “unidades” en el modelo.
  • Solución: Introducir una referencia métrica (escala) en la toma de fotos.

Escala Manual en Blender

Para corregir la escala, utilizaremos el Add-on Measure and Scale en Blender. Permite tomar una medida real (ej. 10 cm) y reescalar el objeto a la escala correcta. Descargar Measure and Scale

Resolución de Problemas

Problemas Comunes

  1. Nubes Incompletas: Falta de traslape. Solución: Más fotos en ángulos bajos.
  2. MeshLab se cierra: Insuficiencia de RAM. Solución: Simplificar nube antes de Poisson.
  3. Error “CMVS failed”: Ruta incorrecta de binarios. Solución: Verificar instalación.

Conclusión

Resumen del Día 2

  • La fotogrametría es accesible pero requiere disciplina técnica.
  • El éxito depende 80% de la toma de fotos y 20% del procesamiento.
  • Es la base de la democratización de las colecciones paleontológicas.

¡Siguiente paso! Práctica de captura con especímenes reales.
